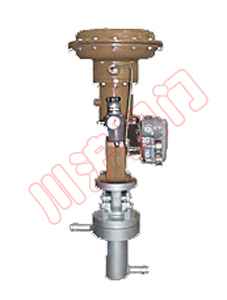

鍋爐給水調節閥

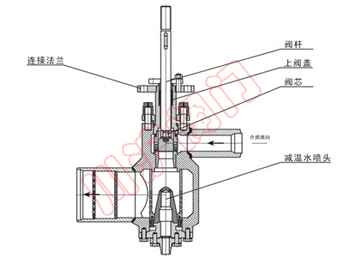

鍋爐給水調節閥	鍋爐給水調節閥結構圖

■ 產品概述

鍋爐給水調節閥T667Y-200是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。上海川滬閥門有限公司結合國內外先進的設計理念，設計、生產出來的鍋爐給水調節閥是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。

該閥具有以下優點：

閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。

節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。

閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。

閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。

■ 主要技術參數

形   式    鍛造直通式

公稱通徑   DN50,80,100,150,200,250,300

公稱壓力   PN25,32Mpa

連接形式   BW焊接形式

材    料   20#鍛鋼

工作溫度   小于420度

壓蓋形式   螺栓壓緊式

填    料   高溫石墨編織填料

閥芯形式   壓力平衡串級式

流量特性   等百分比特性

套筒形式   分離式

材    料   特種不銹鋼表面硬化處理

形    式   氣動活塞執行機構或電動執行機構

環境溫度   -30-70度

作用形式   氣-關式 或電—關式

附    件   定位器，手輪機構，行程開關，電磁閥，閥位傳送器等

泄流量     小于額定KV值的0.01%，符合ANSI B16.104—1976 IV級

回   差   小于全行程的1（帶定位器）

線   性   小于全行程的+-1（帶定位器）

■ 外形尺寸
