高壓旁路調節閥

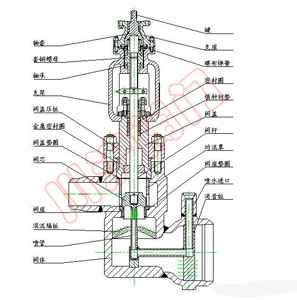

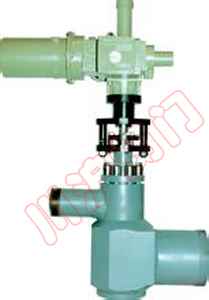

電動高壓旁路調節閥	高壓旁路調節閥結構圖

■ 產品概述

工業企業中有許多工況要求將高一級蒸汽壓力和溫度參數的蒸汽降低到低一級壓力和溫度參數的蒸汽，來滿足不同工況的要求。如電力企業汽輪機系統就裝有高 壓旁路系統，它的作用是當機組在啟動時，再熱鍋爐開始產生的蒸汽不能進入到汽輪機內部，而是通過高壓旁路系統回到鍋爐再熱器進口來保護鍋爐的再熱器系統， 不必向空排汽和由此而引起的噪音及造成汽水損失。同樣汽輪機組發生故障時也可開出高壓旁路系統而使鍋爐機組繼續運行等待汽輪機組故障排除后立即投入正常運 行。因此，高壓旁路系統被廣泛應用于電力、石油、化工等行業的熱力設備或系統中，增加了機組啟停的靈活性，減少了汽水損失，符合當前節能減排的政策；消除 了因向空排汽所產生的噪音，也符合環保的要求。 上海川滬閥門有限公司生產的高壓旁路調節閥，針對溫差應力很大，節流的汽蝕現象嚴重，對高壓旁路閥結構設計和材料選擇等方面進行了優化，設計出新型的高壓旁路閥。其 特點是節流元件采用了多孔套筒結構，與閥芯構成節流元件；在閥芯后布置降壓孔板；蒸汽出口設計成縮放口；減溫水由外部引入閥體后，通過多孔管?chē)姵?，與高溫 蒸汽直接混合來降低蒸汽溫度；采用這些結構后，使運行中汽蝕量大為減輕，延長了高壓旁路閥的使用壽命；閥座設計成可拆卸結構，拆裝方便，便于檢修；閥座密 封面采用斜面結構，設計合理，使調整門密封面的密封達到很好效果。適用于300、600、1000MW再熱機組汽輪機的高壓旁路系統。

■ 主要技術參數

●主要材料

●外形尺寸

注：上述尺寸僅供參考?？砂垂r要求設計。
