固定比例式減壓閥
 |
 |
 |
| 固定比例式減壓閥(鑄鐵法蘭式) |
固定比例式減壓閥(不銹鋼法蘭式) |
固定比例式減壓閥(不銹鋼螺紋式) |
■ 產品概述
我公司經營的川滬牌固定比例式減壓閥，外形美觀、質量可靠，比例精度高，工作平穩，既減動壓也減靜壓。
固定式比例減壓閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
固定式比例減壓閥的減壓比例是：2∶1、3∶1、4∶1、3∶2、5∶2等，亦可根據用戶的要求設計特殊固定式比例減壓閥。
■ 主要技術參數
| 適用介質 |
水、氣體 |
| 適用溫度 |
≤90℃ |
| 壓力誤差 |
≤8% |
| 小開啟壓力 |
2∶1 |
0.2MPa |
| 3∶1 |
0.3MPa |
| 連接形式 |
法蘭、內螺紋 |
| 主要零件材料 |
閥體 |
錫青銅 |
不銹鋼 |
鑄鐵 |
| 內件 |
錫青銅 |
不銹鋼 |
錫青銅或不銹鋼 |

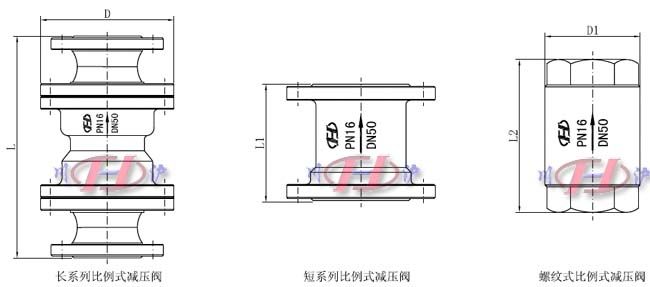

■ 主要外形尺寸
| DN |
L |
L1 |
L2 |
D |
D1 |
| 15 |
- |
- |
80 |
- |
50 |
| 20 |
- |
- |
80 |
- |
50 |
| 25 |
232 |
- |
90 |
115 |
54 |
| 32 |
246 |
- |
100 |
140 |
60 |
| 40 |
256 |
- |
110 |
150 |
68 |
| 50 |
270 |
85 |
120 |
165 |
80 |
| 65 |
306 |
102 |
- |
185 |
- |
| 80 |
320 |
122 |
- |
210 |
- |
| 100 |
340 |
140 |
- |
240 |
- |
| 125 |
400 |
160 |
- |
275 |
- |
| 150 |
429 |
178 |
- |
310 |
- |
| 200 |
358 |
230 |
- |
355 |
- |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
