300X緩閉止回閥

300X緩閉止回閥	300X緩閉止回閥 (結構圖)

■ 產品概述

300X緩閉止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。緩閉止回閥兼具有電動閥、逆止閥和水錘消除器三種功能，緩閉止回閥可有效地提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按紐。緩閉止回閥即可按照水泵操作作規程自動實現啟閉，流量大、壓力損失小。緩閉止回閥適用于600口徑以下的閥門。

■ 工作原理

當緩閉止回閥從進口端給水時，水通過微型過濾器、針型閥、止回閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒樞烷y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于止回閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

■ 主要技術參數

■ 主要零件材料

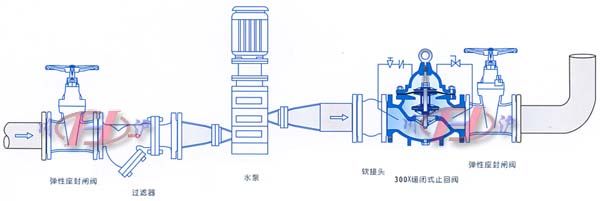

■ 安裝示意圖

■ 主要外形安裝尺寸
