氣動快速切斷閥
 |
 |

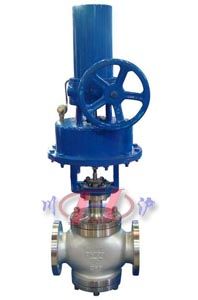

| 氣動快速切斷閥 (底部帶導向型閥體) |

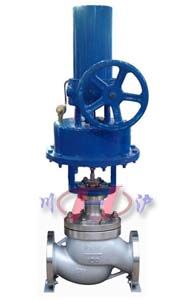

氣動快速切斷閥 (精小型閥體) |
■ 產品概述
川滬牌ZSPQ型氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通式鑄造球型閥 |
| 公稱通徑 |
DN15～200mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連接形式 |
法蘭連接凹式(常溫、中溫、高溫)；榫槽式(低溫) |
| 閥蓋形式 |
常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
● 執行機構
| 執行器型號 |
ZSD活塞式執行機構 |
| 活塞直徑 |
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 |
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 |
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 大輸出力 |
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 |
500KPa |
| 作用形式 |
氣— 關式或氣— 開式 |
| 可配附件 |
手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 閥座直徑 |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
| 額定流量系數Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
| 泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
| 行程 |
16 |
25 |
40 |
60 |
| 切斷時間S |
1~2 |
2~4 |
| 額定行程偏差 |
+10% |
| 允許壓差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
| (2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |

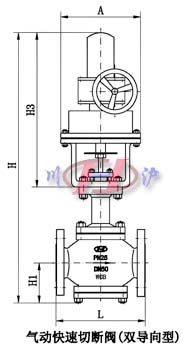

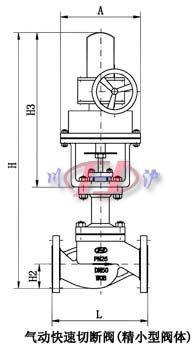

■ 主要外形及連接尺寸
公稱
通徑 |
L |
H1 |
帶手輪 |
不帶手輪 |
| 雙導向 |
精小型 |
H |
H3 |
A |
重量Kg |
H |
H3 |
重量Kg |
| 20 |
180 |
105 |
53 |
662 |
447 |
222 |
39 |
574 |
359 |
26 |
| 25 |
190 |
111 |
58 |
732 |
447 |
222 |
46 |
644 |
359 |
33 |
| 32 |
210 |
117 |
68 |
744 |
447 |
222 |
48 |
656 |
359 |
35 |
| 40 |
230 |
131 |
73 |
885 |
570 |
280 |
85 |
778 |
463 |
61 |
| 50 |
265 |
146 |
80 |
915 |
570 |
280 |
89 |
808 |
463 |
65 |
| 65 |
285 |
181 |
90 |
1131 |
706 |
389 |
135 |
969 |
542 |
97 |
| 80 |
310 |
190 |
98 |
1147 |
706 |
389 |
143 |
983 |
542 |
99 |
| 100 |
355 |
194 |
108 |
1155 |
706 |
389 |
163 |
991 |
542 |
109 |
| 125 |
425 |
256 |
123 |
1588 |
1022 |
389 |
305 |
1305 |
739 |
218 |
| 150 |
460 |
266 |
140 |
1608 |
1022 |
389 |
331 |
1325 |
739 |
244 |
| 200 |
560 |
289 |
168 |
1659 |
1022 |
389 |
445 |
1376 |
739 |
358 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
