內螺紋氣動角座閥
 |
 |

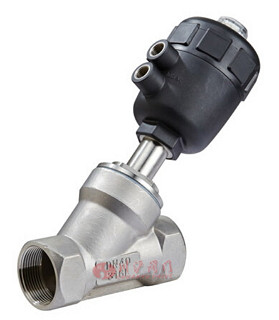

| 內螺紋氣動角座閥(塑料氣動頭) |

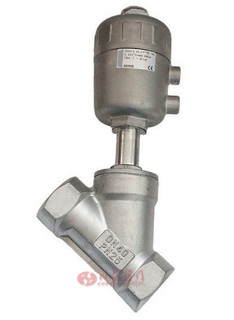

內螺紋氣動角座閥(不銹鋼氣動頭) |
■ 產品概述
川滬公司生產的內螺紋氣動角座閥（JY2000角座閥）采用Y型設計，具有流通性好、流阻小特點，標配單作用氣動執行器，實現斷氣源彈簧復位功能，其中根據不同的使用環境可以選用塑料氣缸和不銹鋼氣缸。閥門適合在小空間、使用頻率高的場合使用，閥體材質有304不銹鋼和316不銹鋼2種選擇。廣泛應用在化工、水處理、制藥、輕工、紡織等行業使用。
■ 產品特點
1.Y型設計、流通性好、流阻小、無水錘
2.高端執行器、360°旋轉、任意角度安裝
3.楔形密封、閥桿自動校正、自潤滑、免維護
4.開啟靈活、工作穩定、應用廣泛、結構緊湊、輕巧美觀
5.歐系精裝、技術精湛、超長壽命、密封可靠、替代進口
■ 主要技術參數
| 技術參數 |
| 公稱通徑 |
DN10～50mm |
| 連接方式 |
內螺紋、法蘭、焊接、卡箍 |
| 氣缸配置 |
塑料執行器（PA）、不銹鋼執行器（PB） |
| 氣缸形式 |
雙作用、單作用（彈簧復位） |
| 控制方式 |
開關型、調節型 |
| 公稱壓力 |
16bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 |
雙作用、單作用:3～8bar |
| 介質溫度 |
W1:-40~180℃（如需更高溫度訂貨時請注明） |
| 環境溫度 |
標準型:-20~80℃ |
| 閥體材質 |
碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 |
聚四氟乙烯（F） |
■ 零部件參數
■ 主要零件材料
| 序號 |
零件名稱 |
序號 |
零件名稱 |
| 1 |
視窗 |
11 |
活塞彈簧 |
| 2 |
指示器 |
12 |
密封組件 |
| 3 |
上蓋 |
13 |
導套 |
| 4 |
彈簧 |
14 |
密封墊 |
| 5 |
活塞 |
15 |
活塞桿 |
| 6 |
密封圈 |
16 |
閥芯 |
| 7 |
限位器 |
17 |
閥芯密封墊 |
| 8 |
螺套 |
18 |
不繡鋼型圈 |
| 9 |
連接管 |
19 |
閥體 |
| 10 |
閥蓋 |
|
|
■ 控制附件選型
| 電磁閥 |
雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明 |
| 限位開關 |
遠程反饋開關信號 |
| 定位器 |
輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 |
以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |

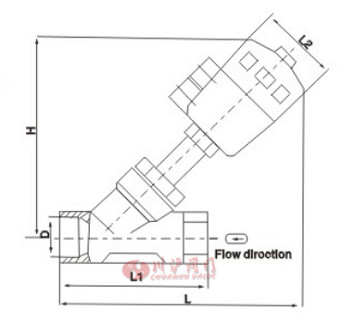

■ 主要外形及連接尺寸
| 通徑 |
執行器長度 |
L |
L1 |
L2 |
D |
H |
| DN10 |
50 |
145 |
65 |
64 |
G3/8 |
122 |
| DN15 |
50 |
173 |
85 |
64 |
G1/2 |
137 |
| DN20 |
50 |
178 |
95 |
64 |
G3/4 |
145 |
| DN25 |
63 |
212 |
105 |
80 |
G1 |
173 |
| DN32 |
80 |
225 |
120 |
100 |
G1-1/4 |
210 |
| DN40 |
100 |
301 |
130 |
126 |
G1-1/2 |
260 |
| DN50 |
125 |
346 |
150 |
158 |
G2 |
301 |
| DN65 |
125 |
372 |
185 |
158 |
G2-1/2 |
315 |
| DN80 |
125 |
400 |
220 |
158 |
G3 |
335 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
