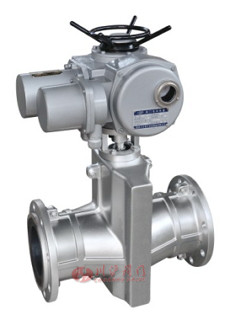

電動管夾閥

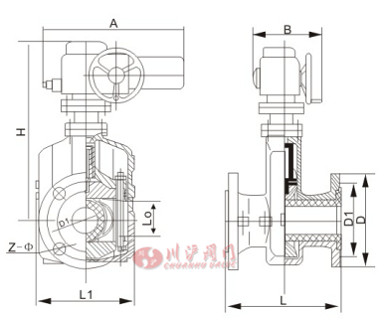

電動管夾閥	電動管夾閥(結構圖)

■ 產品概述

一、主要結構形式：
電動管夾閥由閥體、橡膠管套、閥桿、上下壓板、拉桿、多回轉電動執行器等零件組成。
二、工作原理：
電動執行器接收控制信號（ON-OFF或4-20mA模擬量信號），使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉，反之即行開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。既可以實現開關動作，也能對管道介質流量大小進行調節。
三、安裝及維護：
1.電動管夾閥在管道上任意安裝，沒有介質流向限制。
2.電動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。

■ 主要性能規范

■ 零部件材質

■ 橡膠襯里材質及使用范圍

■ 氟塑料及搪瓷襯里材質及使用范圍

■ 橡膠材質及使用范圍

■ 安裝尺寸
