氣動小流量調節閥(氣動薄膜小流量調節閥)
 |
 |

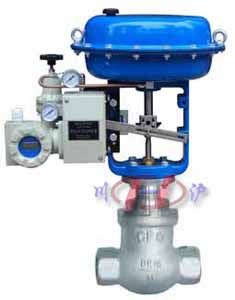

| ZJSW氣動小流量調節閥(配國產定位器) |

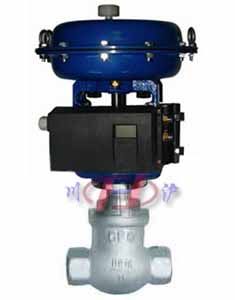

ZJSW氣動小流量調節閥(配德國定位器) |
■ 產品概述
ZJSW氣動薄膜小流量調節閥,簡稱氣動小流量調節閥,由氣動薄膜執行器及小流量調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥,它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。氣動薄膜小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN8~25mm |
| 閥座直徑 |
dn1.5~12mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 連接形式 |
螺紋、焊接、法蘭 |
| 閥蓋形式 |
標準型-17~+230℃、高溫型+230~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構及附件、作用形式
| 執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-11 |
| 有效面積(cm2) |
200 |
| 行程 |
10、16 |
| 彈簧范圍(KPa) |
20~100(標準)、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140~400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30~+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC) |
■ 主要零件材料及結構圖
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
閥座 |
304 |
304 |
316 |
316L |
| 3 |
閥芯閥桿 |
304 |
304 |
316 |
316L |
| 4 |
墊片 |
PTFE/金屬石墨墊片 |
| 5 |
閥蓋 |
304 |
304 |
316 |
316L |
| 6 |
填料 |
PTFE/柔性石墨 |
| 7 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±10.0 |
±1.0 |
| 回差% |
≤6.0 |
≤1.0 |
| 死區% |
≤6.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±5.0 |
±1.0 |
| 始點 |
±10 |
±1.0 |
| 氣關 |
始點 |
±10.0 |
±1.0 |
| 終點 |
±5.0 |
±1.0 |
| 額定行程偏差% |
≤±2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30:1 |
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑 DN(mm) |
G3/8"、1/2"、G3/4"、G1" |
| 閥座直徑 dN(mm) |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| 額定流量系數KV |
0.025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
| 額定行程 |
8 |
10 |
12 |
| 允許壓差(MPa) |
≤公稱壓力 |
| 執行器型號 |
ZHA/B-11 |

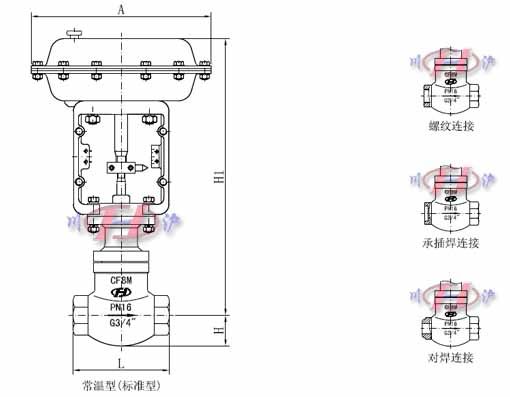

■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
閥座直徑dn(mm) |
L |
H |
H1 |
A |
| G3/8“ |
1.5~12 |
110 |
30 |
400 |
230 |
| G1/2“ |
1.5~12 |
110 |
30 |
400 |
230 |
| G3/4“ |
1.5~12 |
110 |
30 |
400 |
230 |
| G1“ |
1.5~12 |
110 |
30 |
400 |
230 |
注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
|
