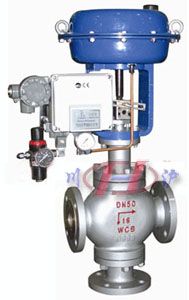

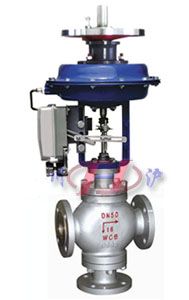

氣動三通調節閥(氣動薄膜三通調節閥)

ZJSF氣動薄膜三通調節閥(三通分流閥)	ZJSH氣動薄膜三通調節閥(三通合流閥)

■ 產品概述

ZJSF(H)氣動薄膜三通調節閥，由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、安裝維修簡便等優點。氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。

■ 主要技術參數

● 閥體

● 閥內件

● 執行機構及附件、作用形式

■ 主要零件材料及內部結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥芯	304	304	316	316L
3	閥座	304	304	316	316L
4	導向套	304	304	316	316L
5	墊片	PTFE/金屬石墨墊片
6	閥蓋	WCB	CF8	CF8M	CF3M
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L
10	閥桿	304	304	316	316L

■ 主要性能指標

■ 額定流量系數Kv、額定行程、配用執行器型號

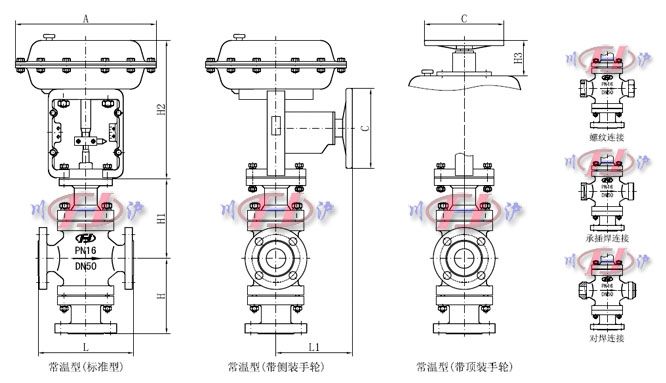

■ 主要外形及連接尺寸
