氣動法蘭球閥
 |
 |

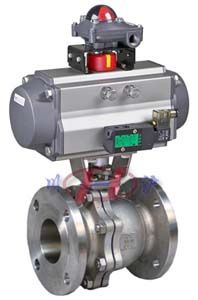

| 氣動法蘭球閥 (美標閥體) |

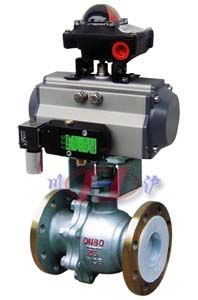

氣動法蘭球閥 (國標閥體) |
■ 產品概述
川滬牌氣動法蘭球閥采用活塞式氣動執行器及球閥組成。氣動法蘭球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥分軟密封球閥和硬密封球閥結構兩種。軟密封球閥適用于溫度≤260°的場合，而硬密封球閥結構可適用于溫度≤500°的工況場合。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造兩段式閥體 |
| 公稱通徑 |
DN15～300mm |
| 公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連接形式 |
法蘭式 |
| 閥蓋形式 |
整體式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
● 執行機構
| 執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 回差 |
帶定位器：小于全行程的2% |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7MPa |
■ 主要零件材料
| 1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
 |
| 2 |
右閥體 |
WCB、CF8、CF8M、CF3M |
| 3 |
閥座 |
PEFE、PPL、304、316 |
| 4 |
球體 |
2Cr13、304、316 |
| 5 |
閥桿 |
2Cr13、304、316 |
| 6 |
密封填料 |
PTFE/柔性石墨 |
| 7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |

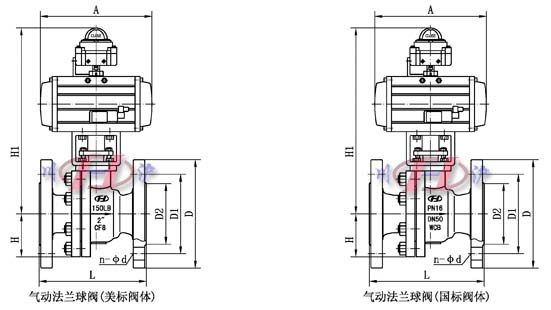

■ 主要外形及連接尺寸
● 國標閥體外形結構尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根據所配氣動執行機構而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| A、A1 |
根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
● 美標閥體外形結構尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
356 |
394 |
457 |
533 |
610 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根據所配氣動執行機構而定 |
| D |
89 |
98 |
108 |
117 |
127 |
152 |
178 |
190 |
229 |
254 |
279 |
343 |
406 |
483 |
| D1 |
60.3 |
69.8 |
79.5 |
88.9 |
98.4 |
120.6 |
139.7 |
152.4 |
190.5 |
216 |
241.3 |
298.5 |
362 |
432 |
| D2 |
35 |
43 |
51 |
64 |
73 |
92 |
105 |
127 |
157 |
186 |
216 |
270 |
324 |
381 |
| n-φd |
4-15 |
4-15 |
4-15 |
4-15 |
4-15 |
4-19 |
4-19 |
4-19 |
4-19 |
8-22 |
8-22 |
8-22 |
12-25 |
12-25 |
| A、A1 |
根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 |
注：以上參數均以國標ANSI150LB為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
