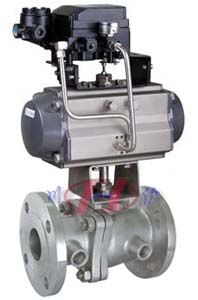

BQ641F氣動保溫球閥(夾套保溫氣動球閥)
 |
 |
| 氣動保溫球閥 |

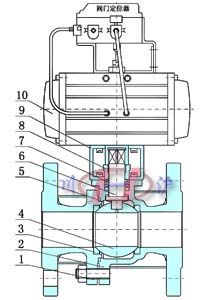

氣動保溫球閥 (內部結構圖) |
■ 產品概述
BQ641F氣動保溫球閥是采用活塞是氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失?？膳?a href="/">閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。夾套保溫氣動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于氣動保溫球閥采用整體式結構，因而夾套保溫氣動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
■ 主要技術參數
● 閥體及內件
| 閥體形式 |
兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 |
DN20～DN200 |
| 公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 |
法蘭式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 適用溫度 |
-40～+450℃ |
| 球體形式 |
"O"型球體 |
| 流量特性 |
近似快開特性 |
| 密封填料 |
柔性石墨填料等 |
● 執行機構
| 執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
左閥體 |
鑄鋼、不銹鋼 |
| 2 |
右閥體 |
鑄鋼、不銹鋼 |
| 3 |
閥座 |
不銹鋼、硬質合金 |
| 4 |
球體 |
2Cr13+硬化處理、304、316 |
| 5 |
墊片 |
柔性石墨、聚四氟依稀 |
| 6 |
閥桿 |
2Cr13、304、316 |
| 7 |
填料 |
柔性石墨、聚四氟依稀 |
| 8 |
壓蓋 |
鑄鋼、不銹鋼 |
| 9 |
支架 |
鑄鋼、不銹鋼 |
| 10 |
執行器 |
根據實際配置而定 |
■ 主要技術規范
| 設計標準 |
ASME B 16.34 GB/T12224 |
| 結構長度 |
ASME B 16.10 GB/T12221 |
| 連接法蘭 |
ASME B 16.5、JB/T 79 |
| 試驗和檢驗 |
JB/T9092 API 598 |
| 適用介質 |
重油、膠類等易凝固介質 |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 氣密試驗 |
0.4～0.7MPa |
■ 主要外形及連接尺寸
| 公稱通徑 |
連接尺寸 |
| DN20-200mm |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
