SD氣動伸縮蝶閥

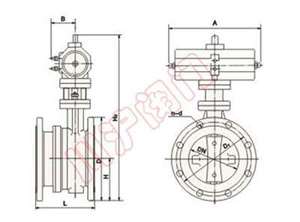

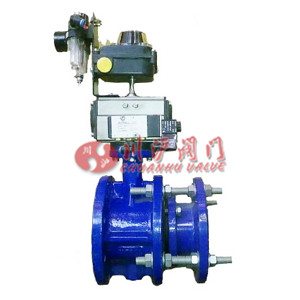

SD氣動伸縮蝶閥	SD氣動伸縮蝶閥外形尺寸圖

■ 產品概述

上海川滬專業生產的高品質SD641H氣動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的佳裝置。SD641H氣動伸縮蝶閥分三種類型：A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明。B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請?jiān)O(shè)計時注明。上海川滬閥門有限公司生產的氣動伸縮蝶閥，廣泛應用于給排水、市政、造紙等行業。

■ 主要參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

■ 外形尺寸表

公稱通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
	H	H1	設計 大長度	設計 小長度	設計 長度	A	B	1.0MPa				1.6MPa
毫米								D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	220	180	156	8-18	220	180	156	8-18

125	128	405	240	201	220	180	200	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	445	400	370	12-22	460	410	370	12-26
