氣動薄膜調節蝶閥
 |
 |
| 氣動薄膜調節蝶閥 |

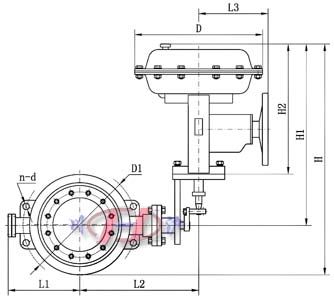

氣動薄膜調節蝶閥 (結構圖) |
■ 產品概述
本公司經營的氣動薄膜調節蝶閥，是由氣動薄膜執行機構和低負載蝶閥組成。氣動薄膜調節蝶閥可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉閥，操作極其簡單。氣動薄膜調節蝶閥閥體采用金屬但偏心結構或鋼板焊接結構，按閥體結構分為開放型和后座型兩種型式。開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。氣動薄膜調節蝶閥主要適用于對低壓介質的流量、壓力控制。該氣動蝶閥具有結構簡單、操作方便、重量輕等特點。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通式鑄造閥體(鋼板焊接式閥體) |
| 公稱通徑 |
100～1400mm |
| 公稱壓力 |
PN 0.6、1.0 MPa |
| 法蘭標準 |
JB/T79.1-94、79.2-94等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
標準型：與閥體成一整體(DN600以下)；外部承接型(DN600以上) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
| 使用溫度 |
鑄鋼閥體：-20～+425℃；鑄不銹鋼閥體：-45～+500℃ |
● 閥內件
| 閥板形式 |
中心旋轉型(開放型、后座型) |
| 蝶板材料 |
鑄鋼、不銹鋼 |
| 流量特性 |
近似等百分比 |
| 額定行程 |
全開60°或90° |
● 執行機構
| 執行器型號 |
ZHA型單雙作用氣動薄膜執行器 |
| 供氣壓力 |
400～700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能
| 回 差 |
帶定位器：小于全行程的2% |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 泄露量l / h |
開放型：≤1%×閥額定容量； 后座型：≤0.5%×閥額定容量 |
| 可調范圍R |
(90°)50：1、(60°)20：1 |
■ 額定流量系數Kv、額定行程
| 公稱通徑DN(mm) |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| 開放型Kv |
60° |
225 |
538 |
965 |
1480 |
2165 |
2793 |
3770 |
4730 |
6118 |
| 90° |
460 |
1095 |
1945 |
2990 |
4438 |
5810 |
7695 |
9400 |
11200 |
| 后座型Kv |
60° |
125 |
380 |
668 |
1140 |
1705 |
2295 |
3060 |
3820 |
4695 |
| 90° |
240 |
730 |
1300 |
2200 |
3400 |
4695 |
6295 |
7795 |
9765 |
| 公稱通徑DN(mm) |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
| 開放型Kv |
60° |
8655 |
12425 |
15170 |
18680 |
24760 |
27850 |
35730 |
39160 |
44210 |
| 90° |
17450 |
24000 |
26560 |
39000 |
48670 |
58100 |
70000 |
80980 |
88430 |
| 后座型Kv |
60° |
7090 |
9600 |
12600 |
16450 |
20220 |
23900 |
28800 |
33590 |
41980 |
| 90° |
14480 |
23800 |
27000 |
34960 |
41200 |
52000 |
62470 |
73000 |
85700 |
■ 主要外形及連接尺寸
| 公稱通徑 |
D1 |
L1 |
L2 |
n-d |
H |
H1 |
H2 |
D |
L3 |
法蘭端面距 |
| 50 |
110 |
92 |
200 |
4-14 |
637 |
582 |
382 |
280 |
278 |
60 |
| 80 |
150 |
92 |
200 |
4-18 |
644 |
582 |
382 |
280 |
278 |
| 100 |
175 |
102 |
210 |
654 |
280 |
278 |
| 125 |
200 |
117 |
234 |
8-18 |
723 |
636 |
436 |
325 |
278 |
| 150 |
225 |
130 |
247 |
736 |
325 |
278 |
| 200 |
280 |
172 |
287 |
763 |
325 |
278 |
70 |
| 250 |
335 |
197 |
327 |
12-18 |
1008 |
853 |
615 |
410 |
376 |
| 300 |
395 |
227 |
351 |
12-23 |
1034 |
410 |
376 |
80 |
| 350 |
445 |
252 |
376 |
1059 |
410 |
376 |
| 400 |
495 |
296 |
432 |
16-23 |
1238 |
1007 |
720 |
495 |
376 |
100 |
| 450 |
550 |
321 |
459 |
1266 |
495 |
376 |
| 500 |
600 |
346 |
484 |
1291 |
495 |
376 |
| 600 |
705 |
480 |
565 |
20-25 |
1486 |
1109 |
796 |
|
180 |
150 |
| 700 |
810 |
530 |
615 |
24-25 |
1539 |
|
180 |
| 800 |
920 |
595 |
675 |
24-30 |
1596 |
|
180 |
200 |
| 900 |
1020 |
685 |
770 |
24-30 |
1661 |
1124 |
|
180 |
| 1000 |
1120 |
735 |
810 |
28-30 |
1711 |
1124 |
|
180 |
200 |
注：以上尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
