GT型氣動活塞式執行器
■ 產品概述GT型氣動活塞式執行器是將壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動，以角行程輸出扭距的氣動執行器，產品外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動活塞式執行器產品。執行器分為雙作用和單作用(彈簧復位)。氣動活塞式執行器適用于角行程控制閥(球閥、蝶閥類)的開關和調節。也可用于其它需要回轉的場合。 ■ 主要技術參數
■ 工作原理● 雙作用式
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針?lè)较蛐D(zhuǎn)90度?？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母(E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針?lè)较蛐D(zhuǎn)90度。 ● 單作用式 (彈簧復位)

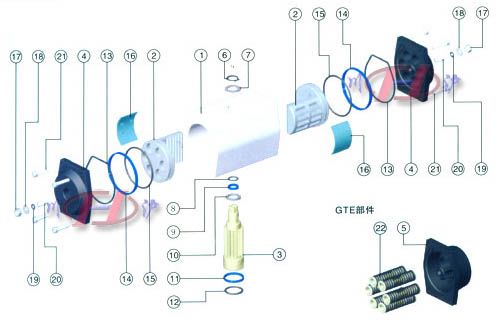

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針?lè)较蛐D(zhuǎn)90度。在壓縮空經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針?lè)较蛐D(zhuǎn)90度。可以從兩端調整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母(E)。 ■ 解剖圖及零配件
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
