美標鍛鋼閘閥
 |
 |

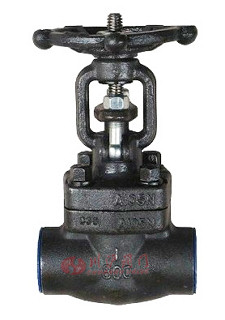

| 美標鍛鋼閘閥(A105材質) |

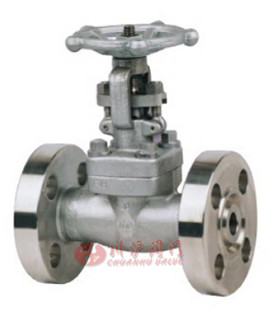

美標鍛鋼閘閥(不銹鋼材質) |
■ 產品概述
川滬公司生產的美標鍛鋼閘閥（150lb、300lb、600lb美標閘閥）適用于電力、石油、化工等行業的水、蒸汽、油品及腐蝕性介質等設備和管道上，用作接通或切斷管道中流通的介質。
■ 產品特點
1.設計制造Design and Manufacture:ANSI B16.34API602
2.連接端尺寸Connecting Size：
SW:ANSI B16.11
螺紋端尺寸Screw:ANSI B1.20.1BS21ISO7/1
3.檢驗和試驗Test:API598
4.閥體材料 Body material:A105、F11、F22、304、316、304L、316L
■ 型號編制
| 代號 |
閥體材料 |
適用介質 |
溫度 |
| C |
碳鋼WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
鉻鉬鋼1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
鉻鉬釩鋼12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
鉻鎳鈦鋼0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高溫蒸汽、油品 |
≤600℃ |
| R |
鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti |
醋酸類 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃爾合金Monel |
氫氟酸 |
≤480℃ |
■ 試驗標準
| 公稱壓力 CLASS |
試驗壓力MPa |
| 殼體強度 |
密封(液） |
上密封（液） |
氣密封 |
| 150 |
3.0 |
2.2 |
2.2 |
0.5 ?0.7 |
| 300 |
7.5 |
5.5 |
5.5 |
| 600 |
15 |
11 |
11 |
| 900 |
22.5 |
16.5 |
16.5 |
■ 零部件材質
| 名稱 |
材料 |
閥體
閥蓋 |
鑄件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 閥板 |
鑄件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
鑄件 |
WCB |
CF8M |
| 閥桿 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
閘板
閥座
密封面 |
堆焊鐵基合金
堆焊鉆基合金（司太立合金Stellite） |
本體材料
堆焊鉆基合金（司太立合金Stellite） |
墊片
墊環
密封環 |
高強復合柔性石墨
304/柔性石墨纏繞墊 |
聚四氟乙烯 PTFE
304/柔性石墨纏繞墊 |
| 填料 |
柔性石墨
增強柔性石墨（夾合金絲） |
聚四氟乙烯PTFE
增強柔性石墨（夾合金絲） |
| 閥桿螺母 |
鋁青銅 |
| 手輪 |
①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼 |

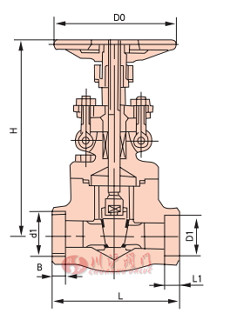

■ 主要外形及連接尺寸
| 公稱壓力 CLASS |
公稱通徑 DN |
主要外形尺寸及連接尺寸 Size |
Wt/Kg |
| L |
D1 |
L1 |
B |
d1
NPT
(in) |
H |
Do |
| mm |
in |
A105 F11 F22 |
18-8 |
150Lb
800Lb |
15 |
1/2 |
79 |
22.5 |
22.2 |
9.6 |
13.6 |
1/2 |
161 |
100 |
2.1 |
| 20 |
3/4 |
92 |
28.5 |
27.7 |
12.7 |
13.9 |
3/4 |
161 |
100 |
2.3 |
| 25 |
1 |
111 |
34.5 |
34.5 |
12.7 |
17.3 |
1 |
196 |
125 |
4.3 |
| 40 |
1-? |
121 |
50.5 |
49.1 |
12.7 |
18.4 |
1-? |
244 |
160 |
6.9 |
| 50 |
2 |
140 |
|
|
|
19.2 |
2 |
286 |
180 |
10.8 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
