電動隔膜調節閥 (耐酸堿電動調節閥)
 |
 |

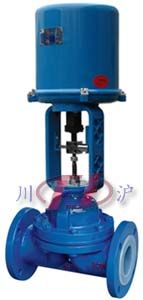

| ZRSG電動隔膜調節閥(配3810執行器) |

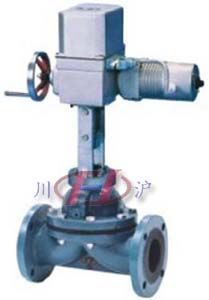

ZAZG電動隔膜調節閥(配DKZ執行器) |
■ 產品概述
ZRSG/ZAZG型直行程電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大，密封無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造隔膜閥 |
| 公稱通徑 |
DN15～200mm |
| 公稱壓力 |
PN1.0、1.6、2.5 |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
● 執行機構
| 執行器型號 |
3810、PSL、DKZ |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要零件材料
| 閥體 |
HT200、ZG230～450或下述材質襯里 |
| 隔膜 |
丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 |
丁腈橡膠夾增強滌綸織物 |
| 彈簧 |
60S12Mn、閥體襯里材質及適用范圍 |
■ 閥體襯里材料適用場合
| 閥體襯里 |
使用溫度（℃） |
適用介質 |
| 無襯里 |
-10～+175 |
適用于非腐蝕性介質 |
| 軟橡膠 |
-10～+85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 |
-10～+85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 |
-10～+105 |
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好 |
| 丁荃膠 |
-10～+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
| 搪瓷 |
-10～+175 |
適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 |
-10～+190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
■ 隔膜襯里材料適用場合
| 隔膜材質 |
使用溫度（℃） |
適用介質 |
| 丁荃膠（B級） |
-40～+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） |
-50～+100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 |
-10～+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
■ 額定流量系數Kv、允許壓差及額定行程
| 公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
| 流量系數Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
| 行程 |
10 |
16 |
25 |
40 |
60 |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差％ |
≤±3.5 |
| 回差％ |
≤2.5 |
| 死區％ |
≤3.0 |
| 始終點偏差％ |
±2.5 |
| 額定行程偏差％ |
±2.5 |
| 純滯后 |
≤IS |
| 允許泄量L/H |
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 |
不小于20M |
| 阻尼特性 |
不大于3周半 |

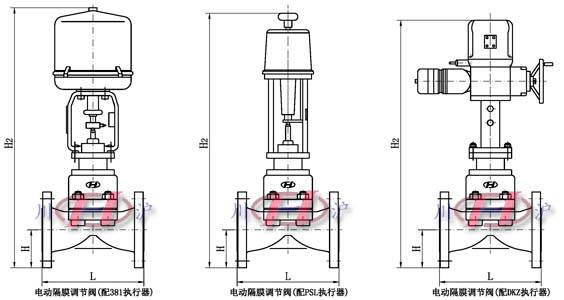

■ 主要外形及連接尺寸
| 公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
| L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
| H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
| 配PSL |
H2(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
| 重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
| 配381L |
H2(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
| 重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
