防爆電動高平臺球閥
 |
 |

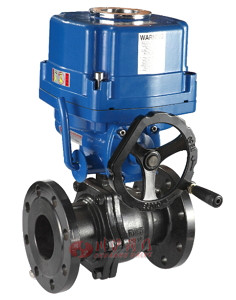

| 防爆電動高平臺球閥(閥體材質碳鋼) |

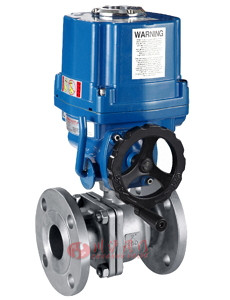

防爆電動高平臺球閥(閥體材質不銹鋼) |
■ 產品概述
防爆電動高平臺球閥采用防爆型電動執行器和球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA2種方式，實現了遠程和現場操作的特點，防爆電動球閥可以在需要防爆場合如易燃易爆的粉塵、氣體、液體等場合使用。上海川滬閥門有限公司生產的高品質防爆電動高平臺球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。
■ 主要技術參數

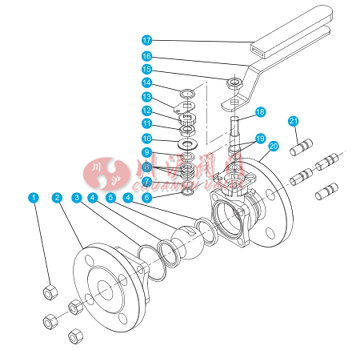

● 閥體分解圖
● 零部件材質
| 序號號 |
零部件 |
材質 |
| 1 |
NUT |
SUS304 |
| 2 |
CAP |
CF8M |
CF8 |
| 3 |
CAP GASKET |
PTFE |
PTFE |
| 4 |
BALL SEAT |
PTFE |
PTFE |
| 5 |
BALL |
SUS316 |
SUS304 |
| 6 |
THRUST WASHER |
PTFE |
PTFE |
| 7 |
0-RING |
VITON |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
SUS304 |
| 12 |
NUT CAP |
SUS304 |
| 13 |
LOCKING PIN |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
STEM NUT |
SUS304 |
| 16 |
HANDLE |
SUS304 |
| 17 |
HANDLE COVER |
PLASTIC |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI.STATIC |
SUS304 |
| 20 |
BODY |
CF8M |
CF8 |
| 21 |
BOLT |
SUS304 |

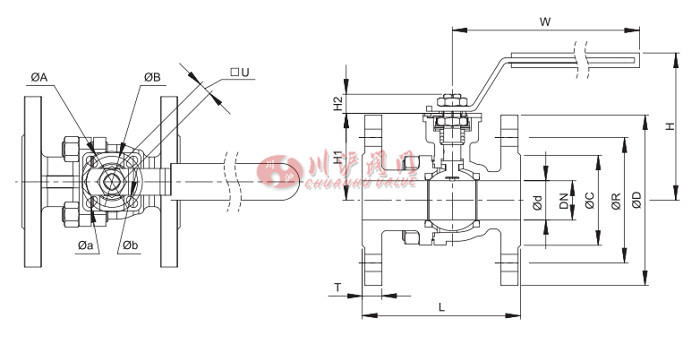

● 球閥結構圖
● 扭矩和流量系數CV值
| DN |
φd |
L |
H |
H1 |
H2 |
W |
φA |
φB |
φa |
φb |
□U |
φC |
φR |
φD |
扭矩
N.M |
CV |
| 15 |
15 |
130 |
69 |
49 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
45 |
65 |
95 |
5 |
3.4 |
| 20 |
20 |
140 |
75 |
54 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
58 |
75 |
105 |
7 |
7.1 |
| 25 |
25 |
150 |
87 |
60 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
68 |
85 |
115 |
8 |
12.4 |
| 32 |
32 |
165 |
99 |
72 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
78 |
100 |
140 |
15 |
20.3 |
| 40 |
38 |
180 |
116 |
80 |
14 |
195 |
70 |
50 |
9 |
7 |
14 |
88 |
110 |
150 |
22 |
28.5 |
| 50 |
50 |
200 |
124 |
88 |
15 |
195 |
70 |
50 |
9 |
7 |
14 |
102 |
125 |
165 |
25 |
47.5 |
| 65 |
65 |
225 |
140 |
102 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
122 |
145 |
185 |
49 |
76 |
| 80 |
80 |
250 |
153 |
116 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
138 |
160 |
200 |
83 |
108.4 |
| 100 |
100 |
280 |
175 |
134 |
19 |
300 |
102 |
70 |
11 |
9 |
19 |
158 |
180 |
220 |
115 |
198 |

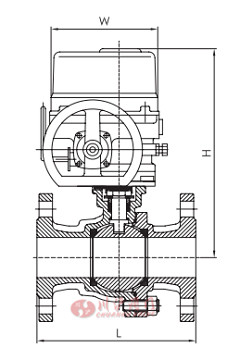

■ 主要外形及連接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
225 |
250 |
280 |
320 |
360 |
457 |
| H |
330 |
340 |
350 |
410 |
425 |
450 |
455 |
475 |
550 |
580 |
660 |
755 |
| W |
170 |
170 |
170 |
170 |
170 |
170 |
200 |
200 |
220 |
220 |
260 |
260 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
