氧氣截止閥

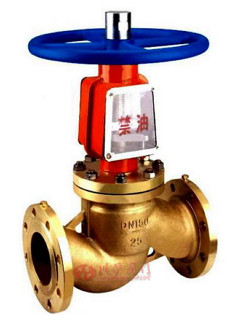

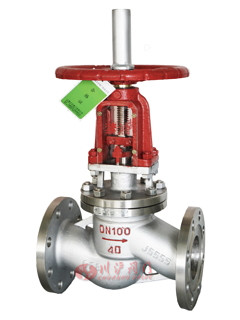

氧氣截止閥(材質不銹鋼)	氧氣截止閥(材質黃銅)

■ 產品概述

氧氣截止閥按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用截止閥。 主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂， 并標有明顯的禁油標記。 在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。 我公司的氧氣管路專用閥，自投放市場以來深受各大、中型鋼鐵廠、制氧廠、石化廠氧氣管網的信賴!

氧氣截止閥特點：
1、對于公稱壓力PN≥1．6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于 DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理

■ 主要技術參數

■ 零部件參數

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

■ 應用規范

■ 主要外形及連接尺寸

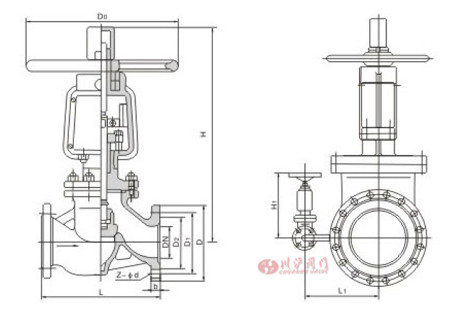

氧氣截止閥外型尺寸圖

氧氣截止閥公稱壓力PN2.5MPa連接尺寸

氧氣截止閥公稱壓力PN4.0MPa連接尺寸
