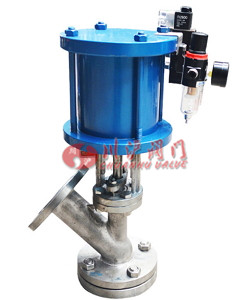

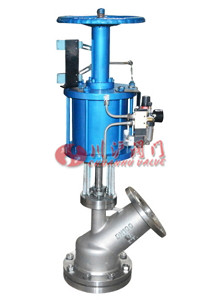

氣動放料閥(上展式、下展式)
 |
 |
| 氣動放料閥(上展式、下展式) |
氣動放料閥(上展式、下展式) |
■ 產品概述
FL641F氣動放料閥是用氣動執(zhí)行器控制閥門，性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。
1、氣動放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的低用溫度為-29℃,高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。
■ 主要零件材料
| 零件名稱 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
| 閥體/閥蓋 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 閥桿 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 閥瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
| 螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
| 螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
■ 主要外形及連接尺寸
 |
| 氣動放料閥(上展式、下展式) 結構尺寸圖 |
| DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
80 |
115 |
85 |
/ |
/ |
| 32 |
135 |
100 |
135 |
100 |
/ |
/ |
| 40 |
145 |
110 |
145 |
110 |
80 |
60 |
| 50 |
165 |
125 |
160 |
125 |
85 |
70 |
| 65 |
180 |
145 |
180 |
145 |
130 |
85 |
| 80 |
195 |
160 |
195 |
160 |
135 |
95 |
| 100 |
215 |
180 |
215 |
180 |
160 |
130 |
| 125 |
245 |
210 |
245 |
210 |
160 |
140 |
| 150 |
280 |
240 |
280 |
240 |
185 |
165 |
| 200 |
335 |
295 |
335 |
295 |
/ |
/ |
注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng)新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
