HPC高壓籠式調節閥
 |
 |

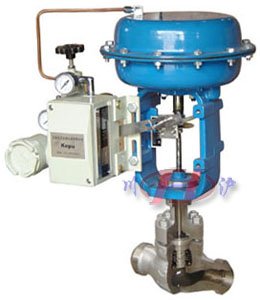

| HPC高壓籠式調節閥 |

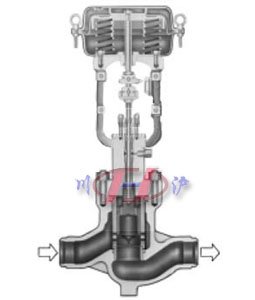

HPC高壓籠式調節閥 (結構圖) |
■ 產品概述
HPC高壓籠式調節閥是CV3000系列產品之一。HPC高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。HPC高壓籠式調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
■ 主要技術參數
● 閥體
| 閥體型式 |
直通鍛造球型閥 |
| 公稱通徑 |
40、50、80、100、150、200、250、300mm |
| 公稱壓力 |
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500 |
| 連接型式 |
密封面型式 |
RF、RJ |
| 法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981 |
| 焊接標準 |
嵌接焊SW(40~80mm) 對接焊BW(80~300mm) |
| 材料 |
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等) |
| 上閥蓋 |
常溫型 |
-5～+230℃ |
| 伸長I型 |
+230～+566℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
石棉編織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
帶組合密封圈或活塞環的壓力平衡式閥芯 |
| 流量特性 |
等百分比特性、線性特性 |
| 材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
● 執行機構
| 執行器型式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
| 膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 |
80~240KPa(HA型) |
| 供氣壓力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 |
Rc1/4"(HA、VA型)、G3/8"(VP型) |
| 環境溫度 |
-30~+70℃ |
| 作用形式 |
氣-關式或氣-開式 |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■ 主要性能指標
| 泄漏量 |
金屬閥座 |
ANSI：Class IV |
| 回差 |
帶定位器 |
小于全行程的1% |
| 不帶定位器 |
小于全行程的3% |
| 基本誤差 |
帶定位器 |
小于全行程的±1% |
| 不帶定位器 |
小于全行程的±5% |
| 可調范圍 |
50：1 |
■ Cv值和行程
| 公稱通徑 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
| 閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
250 |
300 |
| 額定Cv值 |
900-1500 |
12 |
17 |
25 |
17 |
25 |
52 |
52 |
78 |
110 |
78 |
110 |
180 |
180 |
270 |
375 |
270 |
375 |
650 |
1000 |
1440 |
| 2500 |
- |
12 |
17 |
12 |
17 |
31 |
31 |
52 |
78 |
52 |
78 |
125 |
125 |
180 |
270 |
180 |
270 |
470 |
- |
- |
| 額定行程 |
25 |
38 |
50 |
75 |
100 |
■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
40、50、80、100、150、200、250、300mm |
| 結構長度 |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部
，技術人員將會為
您提供完整的圖紙及技術資料。 |
| 閥體高度 |
| 執行器高度 |
|
