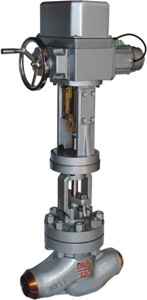

電動多級軸流迷宮調節閥
 |
 |
| ZRSG電動多級軸流迷宮調節閥 |

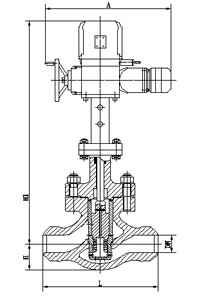

電動多級軸流迷宮調節閥外形尺寸圖 |
■ 產品概述
上海川滬閥門有限公司研發的ZRSG電動多級軸流迷宮調節閥采用采用套筒導向平衡式閥內件,分體式閥籠組合,閥座環通過閥籠壓入固定方式,閥芯可選普通雙座或單密封閥座配活動密封環,采用迷宮式多層墊片閥籠結構,有效達到降低噪音,多級降壓和防空化破壞的目的,抗氣蝕能力強。適合于負重荷,特別針對高壓差流體的控制,可用于很惡劣工況?？蛇x擇多彈簧氣動簿膜機構或電子式電動執行器。
■ 主要技術參數
| 通徑 |
inch |
1·1/2” |
2” |
2·1/2” |
3” |
4” |
5” |
6” |
8” |
| mm |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 行程 |
mm |
25 |
40 |
60 |
| 公稱壓力 |
ANSI150、300、600 Lb
JIS10、20、30、40K
PN1.6、4.0、6.4MPa |
| 連接形式 |
法蘭式 |
FF、RF、RJ、LG 標準按 ANSI B16.5、JIS B2201
JB/T79.1 PN1.6MPa、JB/T79.2 凹凸面 |
| 焊接式 |
嵌接焊SW（≤50mm）、對接焊（≥65mm） |
| 泄露率 |
金屬閥座 |
合標準ANSI B16.104 Ⅲ級，小于額定Cv值0.1% |
| STL堆焊閥座 |
合標準ANSI B16.104 Ⅳ級，小于額定Cv值0.01% |
| PTEE軟密封 |
合標準ANSI B16.104 Ⅴ級，小于額定Cv值10-5 |
| 調節比 |
50：1 |
● 主要部件
| 序號 |
零 件 |
材質 |
| 1 |
閥 體 |
WCB |
304 |
316 |
| 2 |
閥 蓋 |
WCB |
304 |
316 |
| 3 |
閥 芯 |
304 |
304 |
316 |
| 4 |
閥 籠 |
304 |
304 |
316 |
| 5 |
閥 座 |
304 |
304 |
316 |
| 6 |
閥 桿 |
304 |
304 |
316 |
| 7 |
墊 圈 |
304/316+柔性石墨 |
| 8 |
填 料 |
PTFE\柔性石墨 |
| 9 |
填料隔圈 |
304 |
304 |
316 |
| 10 |
閥體螺栓 |
35# |
304 |
304 |
| 11 |
閥體螺母 |
35# |
304 |
304 |
| 12 |
壓蓋螺栓 |
35# |
304 |
304 |
| 13 |
壓蓋螺母 |
35# |
304 |
304 |
| 14 |
填料壓蓋 |
304 |
304 |
316 |
| 15 |
填料壓板 |
WCB |
304 |
304 |
| 溫度適用范圍 |
-20~425 |
-196~538 |
-196~538 |
●用戶選擇
| 體 |
形式 |
直通(L-41800)、
角式(L-42800) |
閥蓋 |
形式 |
標準、散熱、伸長型 |
| 材質 |
WCB、304、316等 |
材質 |
WCB、304、316等 |
| 閥 芯 |
特性 |
快開 |
填料 |
" V "型 PTFE、
柔性石墨、波紋管 |
| 材質 |
304、304+STL／RTFE、316+STL／RTFE |
| 定位器 |
氣動閥門定位器、電-氣閥門定位器、智能型數字定位器 |
| 附 件 |
電磁閥、閥位反饋器、手操機構、限位開關、保位閥、空氣過濾減壓器等 |
●外形尺寸
| 閥門尺寸 |
L |
電動 |
| inch |
mm |
PN100-320 |
PN 420 |
H1 |
H2 |
A |
| 1” |
25 |
279 |
318 |
150 |
805 |
270 |
| 11/2” |
40 |
330 |
359 |
160 |
815 |
270 |
| 2” |
50 |
375 |
400 |
160 |
815 |
270 |
| 3” |
80 |
460 |
498 |
175 |
885 |
310 |
| 4” |
100 |
530 |
575 |
200 |
910 |
310 |
| 6” |
150 |
768 |
819 |
230 |
1040 |
350 |
| 8” |
200 |
832 |
1029 |
270 |
1080 |
350 |
|
