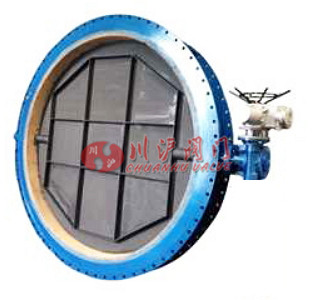

電動高溫煙氣蝶閥

電動高溫煙氣蝶閥	電動高溫煙氣蝶閥外形尺寸

■ 產品概述

電動高溫煙氣塵氣蝶閥設計合理，裝拆容易，便于修理。電動高溫煙氣塵氣蝶閥結構簡單緊湊、重量輕，90°旋轉，啟閉迅速。密封結構設計合理，達到完成密封，泄漏為1%，能適應較惡劣工況。更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。特別是電動高溫蝶閥采用不銹鋼材質鋼環，既防腐又耐磨，使適用范圍更加廣泛。電動高溫煙氣塵氣蝶閥系在引進國外先進技術，結合國內制造工藝開發而成的新一代電動高溫蝶閥。電動高溫蝶閥廣泛地應用于冶金、建材、化工、電站、玻璃等行業中的高溫氣體管道中，作為高溫氣體介質流時調節或切斷裝置，電動高溫蝶閥可與各種執行器配套使用組成不同性能設備。電動高溫煙氣塵氣蝶閥中的閥體、閥板采用優質耐熱鋼材料制作而成。電動高溫蝶閥具有耐高溫、體積小、轉動靈活、使用壽命長、操作維護方便等特點。

■ 產品特點

電動高溫煙氣塵氣蝶閥，閥體帶襯里閥板和閥座，閥板采用及軸均采用304耐熱不銹鋼制造。高溫蝶閥(高溫煙道擋板)具有高強度、耐磨、抗腐蝕等性能，結構上設有空氣吹掃孔，使閥門在高溫條件下有利于正常運行，減少積灰，使閥板不出現卡死現象、從而保證閥板開啟靈活。

電動高溫煙氣塵氣蝶閥根據用戶的需要，高溫蝶閥(煙道擋板)亦可設計制造成方形，上園下方形，以適用不同截面形狀煙道的需要。

■使用注意事項

1.管道內不可有大于50mm,塊狀固體沖擊閥門
2.管道內若有襯耐火材料必需保證閥門正常開啟
3.本涂料耐溫650℃，若超出此溫度閥門不可使用
4.電動裝置為戶外型，但非粉塵防爆，需要定期灰塵清理

■ 安裝注意事項

1、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）
2、檢查閥門通道及密封面是否有雜物，并及時清除；
3、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
4、蝶閥軸向與地面平行，軸向不可與地面垂直式安裝
5、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書，嚴格按說明書、接線圖進行安裝、操作、調試及接線；
6、電動蝶閥在安裝之前，好處于關閉狀態為宜，焊接時應將閥門通道用蓋板擋?。环乐诡w粒、雜物搓傷密封面。
7、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
8法蘭電動蝶閥安裝在管路末端時，末端這邊需配裝法蘭片，以防止密封圈擠壓過位。

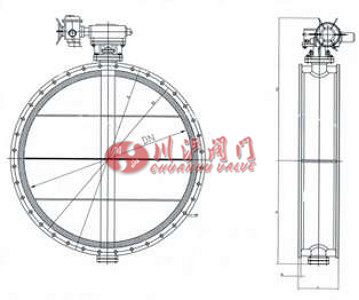

■ 外形尺寸

因為電動高溫煙氣塵氣蝶閥屬于非標定做產品，所以如果需要具體外形尺寸，請電話聯系川滬技術部。
