黃銅電磁閥(ZCS水用電磁閥)
 |
 |

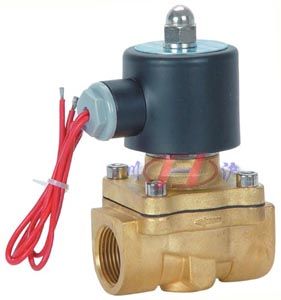

| 黃銅電磁閥 (螺紋式) |

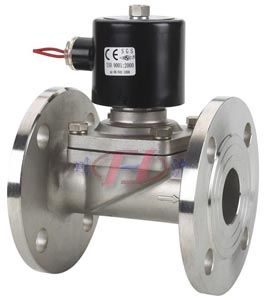

ZCS水用電磁閥 (不銹鋼法蘭式) |
■ 產品概述
黃銅電磁閥(ZCS水用電磁閥)適用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于黃銅電磁閥采用橡膠密封，故對工作介質的清潔度大大減低，ZCS水用電磁閥具有啟閉迅速，可靠性高等優點。
■ 結構特點
黃銅電磁閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。
常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥門又呈關閉狀態。
■ 主要技術參數
| 工作介質 |
水、粘度≤4°E油及其它非腐蝕性液體 |
| 介質溫度°C |
≤60 |
| 公稱壓力(Mpa) |
1.0 |
| 工作壓差(Mpa) |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
| 電源電壓 |
AC200V，其余規格可作特殊訂貨（36V、12V、24V） |
| 流量系數(Kv)
| 按JB/T7352-94規定 |
| 泄漏量(ml/min)
| 按JB/T7352-94.F規定 |
| 公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 功耗(VA) |
17 |
30 |

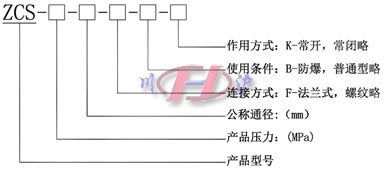

■ 型號編制說明
■ 主要外形及連接尺寸
公稱通徑
DN(mm) |
內螺紋連接 |
法蘭連接 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-?d |
| 15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
| 20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
| 25 |
130 |
90 |
1 |
130 |
60 |
115 |
85 |
65 |
4-Φ14 |
| 32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
4-Φ18 |
| 40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
4-Φ18 |
| 50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
4-Φ18 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-Φ18 |
| 80 |
|
|
|
253 |
310 |
200 |
160 |
132 |
8-Φ18 |
| 100 |
|
|
|
260 |
350 |
220 |
180 |
156 |
8-Φ18 |
| 125 |
|
|
|
315 |
400 |
250 |
210 |
184 |
8-Φ18 |
| 150 |
|
|
|
350 |
480 |
285 |
240 |
211 |
8-Φ22 |
| ?200 |
|
|
|
390 |
600 |
340 |
295 |
266 |
8-Φ22 |
| ?250 |
|
|
|
430 |
730 |
395 |
350 |
319 |
12-Φ22 |
| ?300 |
|
|
|
480 |
850 |
445 |
400 |
370 |
12-Φ22 |
注：以上參數均為標準數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
