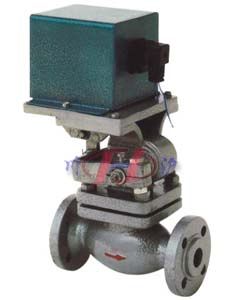

■ 產品概述
ZCZG/ZCZH高溫高壓電磁閥是屬于先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，高溫電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制。
■ 結構特點
1、耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
2、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
3、采用杠桿原理保證線圈和閥體徹底隔離
■ 結構原理
高溫電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
■ 主要技術參數
| 介質溫度℃ |
ZCZG |
≤250 |
| ZCZH |
≤400 |
| 公稱壓力(MPa) |
ZCZG |
2.5 |
| ZCZH |
4.0 |
| 工作壓差(MPa) |
ZCZG |
0.1-2.5 |
| ZCZH |
0.1-4.0 |
| 公稱通徑(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 功耗 |
130VA |
480VA |
| 電源電壓 |
AC220V DC 24V 其余規格可作特殊訂貨 |
| 額定流量系數(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
| 泄漏量(ml/min) |
按JB/T7352-94·F規定 |

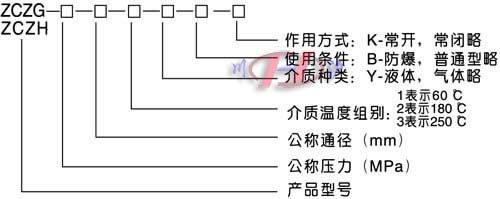

■ 型號編制說明

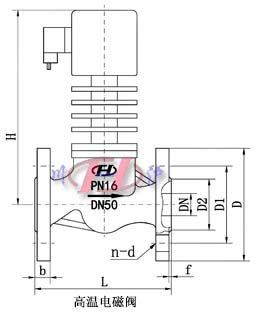

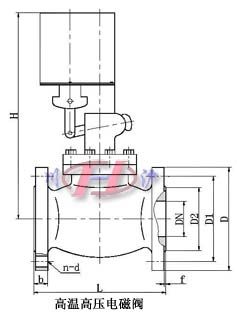

■ 主要外形及連接尺寸
| DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
| 10 |
160 |
298 |
90 |
60 |
34 |
41 |
16 |
4 |
2 |
4-?14 |
| 15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4-?14 |
| 20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4-?14 |
| 25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4-?14 |
| 32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4-?18 |
| 40 |
260 |
460 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4-?18 |
| 50 |
300 |
460 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4-?18 |
| 65 |
290 |
433 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
8-?18 |
| 80 |
310 |
433 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
8-?18 |
| 100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-?22 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
■ 訂貨須知
1．訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓，介質粘度。
2．閥門的開通時間達12小時或長時間通電，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
|
